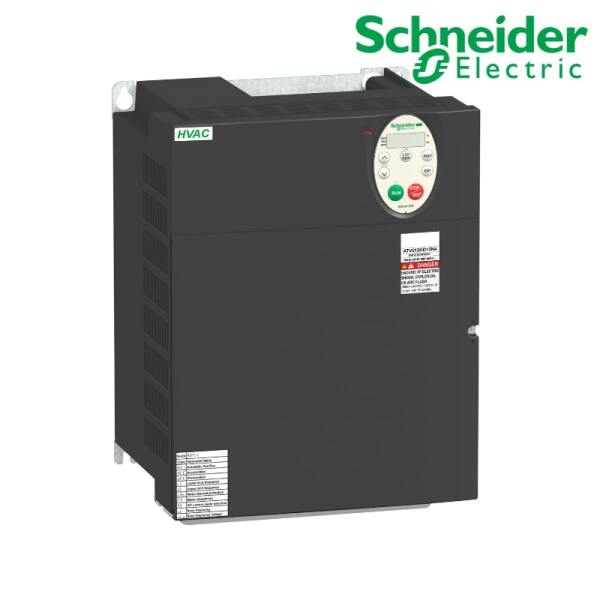

ATV212 15KW 20HP 480V TRI CEM IP20 ATV212HD15N4

От: 34151 MDL

Нет в наличии

Детали

Бренд

Отдел консультации и заказов

Тех. Поддержка

Написать

  • Описание

    Desene de dimensiuni

    Dimensiuni

    Placă pentru montare EMC (furnizată împreună cu unitatea)

    (1)
    2 x șuruburi M5



    Montare și spațiu liber

    Recomandări de montaj
    Clearance

    În funcție de condițiile în care urmează să fie utilizat unitatea, instalarea acestuia va necesita anumite precauții și utilizarea accesoriilor adecvate.

    Instalați unitatea pe verticală:

    • Nu îl așezați în apropierea elementelor de încălzire.

    • Lăsați suficient spațiu liber pentru a vă asigura că aerul necesar pentru răcire poate circula de jos în sus a unității.



    Tipuri de montare

    Montaj tip A



    Montare tip B



    Montare tip C



    Prin îndepărtarea capacului de protecție de pe partea superioară a unității, gradul de protecție pentru unitatea devine IP21. Capacul de protecție poate varia în funcție de modelul de unitate, vezi alăturat.

    Recomandări specifice pentru montarea într-o carcasă

    Pentru a asigura o circulație adecvată a aerului în unitate:

    • Montați grile de ventilație.

    • Verificați dacă există suficientă ventilație. Dacă nu există, instalați o unitate de ventilație forțată cu filtru. Deschiderile și/sau ventilatoarele trebuie să asigure un debit cel puțin egal cu cel al ventilatoarelor de antrenare (consultați caracteristicile produsului).

    • Utilizați filtre speciale cu protecție UL Tip 12/IP54.

    • Scoateți capacul de acoperire din partea de sus a unității.



    Carcasă metalică etanșă (grad de protecție IP54)

    Unitatea trebuie montată într-o carcasă rezistentă la praf și umezeală în anumite condiții de mediu, cum ar fi praf, gaze corozive, umiditate ridicată cu risc de condens și picurare de apă, stropire de lichid etc. Acest lucru permite ca unitatea să fie utilizată într-o carcasă în care temperatura maximă internă atinge 50°C.

    Conexiuni și Schemă

    Diagrama de cablare recomandată
    Sursă de alimentare trifazată

    A1:
    Unitate ATV 212

    KM1:
    Contactor

    Î1:
    Întrerupător de circuit

    Î2:
    GV2 L nominalizat la de două ori curentul primar nominal al lui T1

    Q3:
    GB2CB05

    S1, S2:
    Butoane XB4 B sau XB5 A

    T1:
    100 VA transformator 220 V secundar

    (1)
    Contacte releului de eroare pentru semnalizarea de la distanță a stării convertizorului

    (2)
    Conectarea comunului pentru intrările logice depinde de poziționarea comutatorului (Sursă, PLC, Chiuvetă)

    (3)
    Potențiometru de referință SZ1RV1202



    NOTĂ: Toate bornele sunt situate în partea de jos a unității. Instalați supresoare de interferență pe toate circuitele inductive din apropierea variatorului sau conectate pe același circuit, cum ar fi relee, contactori, supape solenoide, iluminare fluorescentă etc.

    Comutatoare (Setări din fabrică)

    Selectare tensiune/curent pentru I/O analogic (VIA și VIB)



    Selectare tensiune/curent pentru I/O analogic (FM)



    Selectarea tipului logic

    (1)
    logica negativă

    (2)
    logica pozitiva



    Alte diagrame de cablare posibile
    Intrări logice în funcție de poziția comutatorului de tip logic

    Poziția „sursă”.



    Poziția „Chiuvetă”.



    Poziția „PLC” cu ieșiri de tranzistor PLC

    (1)
    PLC



    (1)
    PLC





    Comandă cu 2 fire

    F:
    Redirecţiona

    R:
    Viteza presetata

    (2)
    Terminale de control ATV 212



    Control cu ​​3 fire

    F:
    Redirecţiona

    R:
    Stop

    RES:
    Verso

    (2)
    Terminale de control ATV 212



    Sondă PTC

    (2)
    Terminale de control ATV 212

    (3)
    Motor



    Intrări analogice

    Intrări analogice de tensiune

    Extern +10 V

    (2)
    Terminale de control ATV 212

    (4)
    Potențiometru de referință de viteză 2,2 până la 10 kΩ



    (2)
    Terminale de control ATV 212





    Intrare analogică configurată pentru curent: 0-20 mA, 4-20 mA, XY mA

    (2)
    Terminale de control ATV 212

    (5)
    Sursa 0-20 mA, 4-20 mA, XY mA



    Intrare analogică VIA configurată ca intrare logică pozitivă (poziția „Sursă”)

    (2)
    Terminale de control ATV 212



    Intrare analogică VIA configurată ca intrare logică negativă (poziție „Sink”)

    (2)
    Terminale de control ATV 212



  • Principal
    Numele scurt al dispozitivuluiATV212
    destinatia produsuluiMotoare asincrone
    Fază3 faze
    Puterea motorului kW15 kW
    Putere maximă nominală20 CP
    Limitele tensiunii de alimentare323...528 V
    Frecvența de alimentare50...60 Hz - 5...5 %
    Curent de linie22,8 A 480 V 28,5 A 380 V
    Gama de produseAltivar 212
    Tip de produs sau componentăAcționare cu viteză variabilă
    Aplicație specifică produsuluiPompe și ventilatoare în HVAC
    Protocolul portului de comunicațieBACnet Modbus METASYS N2 APOGEE FLN LonWorks
    Tensiunea nominală de alimentare [Us].380...480 V - 15...10%
    filtru EMCFiltru EMC clasa C2 integrat
    Grad de protecție IPIP21
    Complementar
    Putere aparentă23,2 kVA 380 V
    Curent continuu de iesire30,5 A 380 V 30,5 A 460 V
    Curent tranzitoriu maxim33,6 A 60 s
    Frecvența de ieșire a variatorului de viteză0,5…200 Hz
    Gama de viteze1…10
    Precizia vitezei+/- 10 % din alunecarea nominală 0,2 Tn la Tn
    Semnalizarea localăPentru magistrala DC alimentata 1 LED (rosu)
    Tensiune de ieșire<= tensiunea de alimentare
    IzolareElectrice între putere și control
    Tip de cabluFără kit de montare 1 cablu IEC 113 °F (45 °C), cupru 90 °C / XLPE/EPR Fără kit de montare 1 cablu IEC 113 °F (45 °C), cupru 70 °C / PVC Cu kit UL Tip 1 3 Cablu UL 508 104 °F (40 °C), cupru 75 °C / PVC
    Conexiune electricaTerminal VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES 0,00 in² (2,5 mm²) / AWG 14 L1/R, L2/S, L3/T terminal 0,04 in² (25 mm²) / AWG 3
    Cuplul de strângere5,31 lbf.in (0,6 Nm) VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 39,83 lbf.in (4,5 Nm), 40 lbf.in L1/R, L2/S , L3/T)
    LivraAlimentare internă pentru potențiometru de referință (1 până la 10 kOhm) 10,5 V DC +/- 5 %, <10 A protecție la suprasarcină și scurtcircuit Alimentare internă 24 V DC 21…27 V), <200 A protecție la suprasarcină și scurtcircuit
    Durata eșantionării2 ms +/- 0,5 ms F discret 2 ms +/- 0,5 ms R discret 2 ms +/- 0,5 ms RES discret 3,5 ms +/- 0,5 ms VIA analogic 22 ms +/- 0,5 ms VIB analog
    Timp de raspunsFM 2 ms +/- 0,5 ms analog FLA, FLC 7 ms +/- 0,5 ms discret FLB, FLC 7 ms +/- 0,5 ms discret RY, RC 7 ms +/- 0,5 ms discret
    Precizie+/- 0,6 % VIA) pentru o variație de temperatură 60 °C +/- 0,6 % VIB) pentru o variație de temperatură 60 °C +/- 1 % FM) pentru o variație de temperatură 60 °C
    Eroare de liniaritateVIA +/- 0,15 % din valoarea maximă de intrare VIB +/- 0,15 % din valoarea maximă de intrare FM +/- 0,2 % ieșire
    Tip ieșire analogicăTensiune configurabilă prin comutator FM 0...10 V DC 7620 Ohm 10 biți Curent configurabil prin comutator FM 0...20 mA 970 Ohm 10 biți
    Tip ieșire discretăReleu logic configurabil FLA, FLC) NU - 100000 cicluri Releu logic configurabil FLB, FLC) NC - 100000 cicluri Releu logic configurabil RY, RC) NU - 100000 cicluri
    Curent minim de comutare3 mA 24 V DC releu logic configurabil
    Curent maxim de comutare5 A 250 V AC rezistiv cos phi = 1 L/R = 0 ms FL, R) 5 A 30 V DC rezistiv cos phi = 1 L/R = 0 ms FL, R) 2 A 250 V AC inductiv cos phi = 0,4 L/R = 7 ms FL, R) 2 A 30 V DC inductiv cos phi = 0,4 L/R = 7 ms FL, R)
    Tip de intrare discretăF programabil 24 V DC nivel 1 PLC 4700 Ohm R programabil 24 V DC nivel 1 PLC 4700 Ohm RES programabil 24 V DC nivel 1 PLC 4700 Ohm
    Logica de intrare discretăLogica pozitivă (sursă) F, R, RES), <= 5 V, >= 11 V Logica negativă (sinc) F, R, RES), >= 16 V, <= 10 V
    Rezistență dielectrică3535 V DC între bornele de pământ și putere 5092 V DC între bornele de comandă și putere
    Resiztenta izolarii>= 1 mOhm 500 V DC timp de 1 minut
    Rezoluție în frecvențăUnitate de afișare 0,1 Hz Intrare analogică 0,024/50 Hz
    serviciu de comunicareSetare time out de la 0,1 la 100 s Citiți identificarea dispozitivului (43) Monitorizare inhibată Scriere un singur registru (06) Scriere mai multe registre (16) Maxim 2 cuvinte Citire registre de reținere (03) Maxim 2 cuvinte
    Card opționalCartelă de comunicare LonWorks
    Puterea disipată în W625 W
    Flux de aer54420,42 Gal/h (SUA) (206 m3/h)
    FuncționalitateLa mijloc
    Aplicație specificăHVAC
    Selectarea aplicației pentru acționarea cu viteză variabilăClădire - compresor HVAC pentru scroll Clădire - ventilator HVAC Clădire - pompă HVAC
    Gama de putere a motorului AC-315…25 kW 380…440 V trifazi 15…25 kW 480…500 V trifazi
    Tip de pornire motorAcționare cu viteză variabilă
    Număr de ieșire discretă2
    Număr de intrare analogică2
    Tip de intrare analogicăTensiune configurabilă prin comutator VIA 0...10 V DC 24 V max 30000 Ohm 10 biți Tensiune configurabilă VIB 0...10 V DC 24 V max 30000 Ohm 10 biți Sondă PTC configurabilă VIB 0...6 sonde 1500 Ohm Comutator VIA -curent configurabil 0...20 mA 250 Ohm 10 biti
    Număr de ieșire analogică1
    Interfață fizicăRS 485 cu 2 fire
    Tip conector1 stil deschis 1 RJ45
    Rata de transmisie9600 bps sau 19200 bps
    Cadru de transmisieRTU
    Numărul de adrese1…247
    Format de date8 biți, 1 oprire, paritate impară sau fără paritate configurabilă
    Tip de polarizareFără impedanță
    Profil de control motor asincronControl vector de flux fără senzor, raport standard tensiune/frecvență, 2 puncte Raport tensiune/frecvență, compensare automată IR (U/f + automat Uo) Raport tensiune/frecvență - Economie de energie, U/f pătratic Raport tensiune/frecvență, 5 puncte
    Precizia cuplului+/- 15 %
    Supracuplu tranzitoriu120 % din cuplul nominal al motorului +/- 10 % 60 s
    Rampe de accelerare și decelerareLiniar reglabil separat de la 0,01 la 3200 s Automat în funcție de sarcină
    Compensarea alunecării motoruluiAutomat indiferent de sarcină Nu este disponibil în controlul motorului raportului tensiune/frecvență Ajustabil
    Frecvența de comutare6...16 kHz reglabil 12...16 kHz cu factor de derating
    Frecvența nominală de comutare12 kHz
    Frânare până la oprirePrin injecție DC
    Frecvența rețelei47,5...63 Hz
    Linia prospectivă Isc22 kA
    Tip de protecțieDispozitiv de protecție la supraîncălzire Acționare a treptei de putere termică Scurtcircuit între fazele motorului antrenament Întrerupe faza de intrare acționare Supracurent între fazele de ieșire și acționare la pământ Supratensiuni la convertizorul de magistrală DC Rupere la convertizorul circuitului de comandă Împotriva depășirii vitezei limită acționare Supratensiune și subtensiune de alimentare sursă de alimentare de linie acţionare la subtensiune Împotriva pierderii fazei de intrare Motor de protecţie termică Motor de rupere de fază a motorului Cu sonde PTC motor
    Lăţime9,65 inchi (245 mm)
    Înălţime12,99 inchi (330 mm)
    Adâncime7,48 inchi (190 mm)
    Greutate netă25,68 lb (SUA) (11,65 kg)
    Mediu inconjurator
    Gradul de poluare2 IEC 61800-5-1
    Grad de protecție IPIP20 pe partea superioară fără plăcuță de obturare pe capac IEC 61800-5-1 IP20 pe partea superioară fără plăcuță de obturare pe capac IEC 60529 IP21 IEC 61800-5-1 IP21 IEC 60529 IP41 pe partea superioară IEC 61800-5-1 IP41 pe partea superioară IEC 60529
    Rezistenta la vibratii1,5 mm 3…13 Hz)IEC 60068-2-6 1 gn 13…200 Hz)EN/IEC 60068-2-8
    Rezistență la șocuri15 gn 11 ms IEC 60068-2-27
    Caracteristica de mediuClasele 3C1 IEC 60721-3-3 Clasele 3S2 IEC 60721-3-3
    Nivel de zgomot54 dB 86/188/EEC
    Altitudine de operare3280,84...9842,52 ft (1000...3000 m) limitat la 2000 m pentru rețeaua de distribuție Corner Grounded cu reducere de curent 1 % la 100 m <= 3280,84 ft (1000 m) fără derating
    Umiditate relativă5…95 % fără condens IEC 60068-2-3 5…95 % fără picurare de apă IEC 60068-2-3
    Temperatura aerului ambiant pentru funcționare14…104 °F (-10…40 °C) fără derating) 104…122 °F (40…50 °C) cu factor de derating)
    Poziția de operareVerticală +/- 10 grade
    Certificari de produsCSA UL C-tick NOM 117
    marcareACEST
    StandardeIEC 61800-3 categoria C2 EN 61800-3 categoria C3 IEC 61800-3 categoria C3 IEC 61800-5-1 IEC 61800-3 medii 2 categoria C1 EN 55011 clasa A grup 1 IEC 61800-3 medii 2 categoria C80-3 IEC 61 C80-3 medii 2 categoria C2 IEC 61800-3 medii 1 categoria C2 IEC 61800-3 medii 1 categoria C3 IEC 61800-5-1 UL Tip 1 IEC 61800-3 medii 2 categoria C3 IEC 61800-3 categoria C2 IEC 61800-5-3 medii C3 IEC 61800-3 IEC 61800-3 medii 1 categoria C2 IEC 61800-3 medii 2 categoria C3 IEC 61800-3 medii 1 categoria C1 IEC 61800-3 IEC 61800-3 medii 2 categoria C1 IEC 61800-3 medii 6180-3 medii 2
    Stilul de asamblareCu radiator
    Compatibilitate electromagneticaTest de imunitate la descărcare electrostatică nivelul 3 IEC 61000-4-2 Test de imunitate la câmpul electromagnetic de frecvență radio radiată nivelul 3 IEC 61000-4-3 Test de imunitate la tranzitoriu rapid/la explozie la nivel 4 IEC 61000-4-4 1,2/50 µs - 8/ Test de imunitate la supratensiune de 20 µs nivelul 3 IEC 61000-4-5 Test de imunitate la frecvență radio efectuată nivelul 3 IEC 61000-4-6 Test de imunitate la căderi și întreruperi de tensiune IEC 61000-4-11
    Bucla de reglareRegulator PI reglabil
    Temperatura aerului ambiental pentru depozitare-13…158 °F (-25…70 °C)
    Detalii de comanda si livrare
    CategorieUS1CP4D22157
    Program de reduceriCP4D
    GTIN3606480322525
    ReturnabilitateDa
    Țara de origineID
    Unități de ambalare
    Tipul de unitate de pachet 1PCE
    Numărul de unități din pachetul 11
    Pachetul 1 Înălțime10,83 inchi (27,500 cm)
    Pachet 1 Latime15,55 inchi (39,500 cm)
    Pachet 1 Lungime11,81 inchi (30.000 cm)
    Greutate pachet 125,45 lb (SUA) (11,544 kg)
    Tipul de unitate de pachet 2P06
    Numărul de unități din pachetul 24
    Pachetul 2 Înălțime29,53 inchi (75.000 cm)
    Pachet 2 Latime23,62 inchi (60.000 cm)
    Lungimea pachetului 231,50 inchi (80.000 cm)
    Greutatea pachetului 2131,36 lb (SUA) (59,584 kg)
