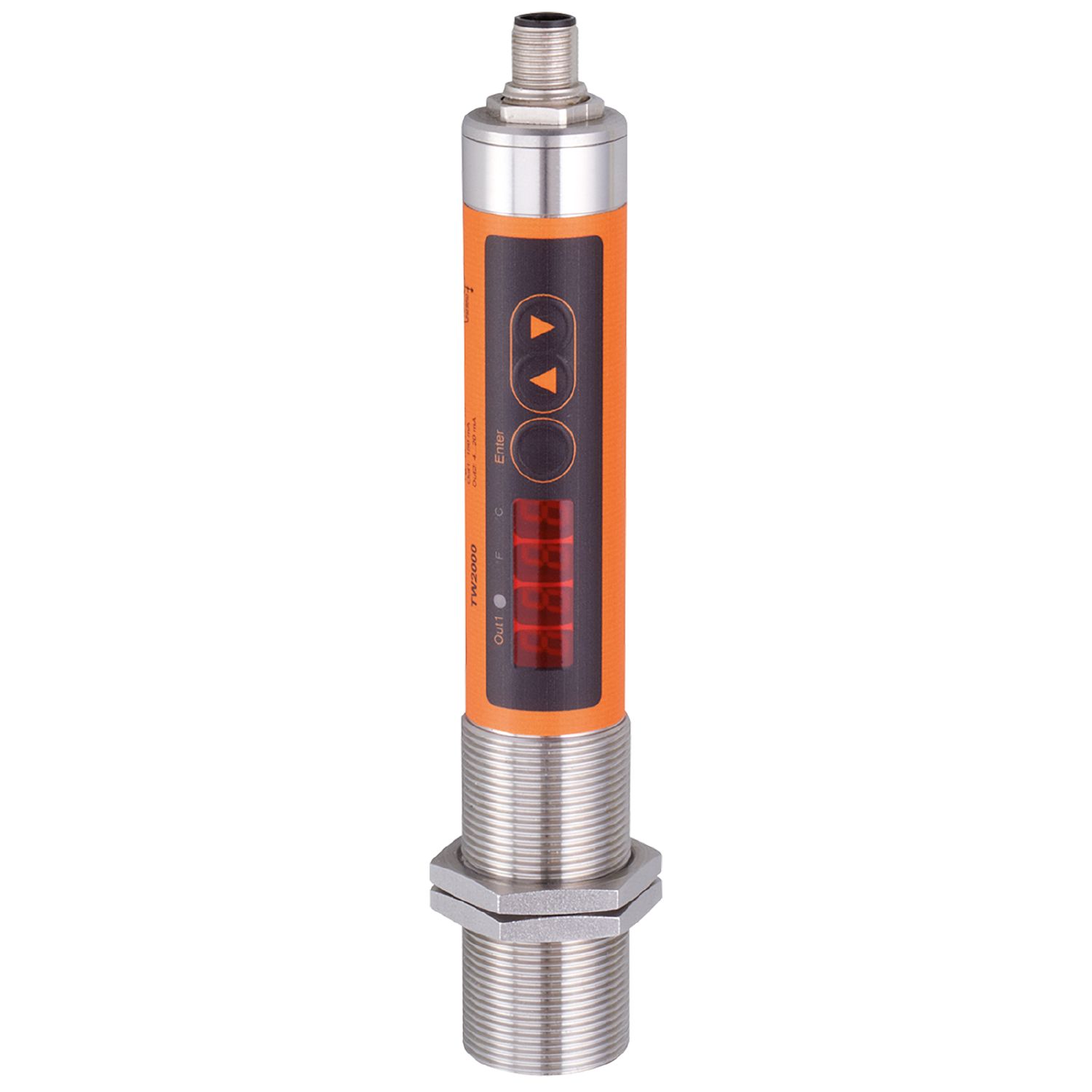

Инфракрасный датчик температуры TW2003

Инфракрасный датчик температуры TW2003

Наличие уточните у менеджера

Артикул:

TW2003

Категория:

Детали

Бренд

Отдел консультации и заказов

Тех. Поддержка

  • Описание

    Инфракрасный датчик температуры TW2003 — надёжное бесконтактное измерение температуры объектов в низком и среднем температурном диапазоне.

    • Подходит для множества различных применений, таких как системы охлаждения или процессы запекания.
    • Интуитивная настройка аналогового выхода и коммутационного выхода с помощью кнопки.
    • Дисплей с высокой видимостью для отображения текущей температуры.
    • Прочный корпус и прецизионные линзы, устойчивые к царапинам
  • Характеристики продукта
    Количество входов / выходов Цифровых выходов: 1; Аналоговых выходов: 1
    Диапазон измерения -30…300 °C / -22…572 °F
    Интерфейс связи IO-Link
    Область применения
    Материалы и среды асфальт; покрытый металл; жидкости; стекло; резина; дерево; керамика; пластик; лаки; пищевые продукты; бумага; текстиль
    Электрические данные
    Рабочее напряжение 18…32 V DC (SELV/PELV)
    Потребляемый ток < 50 мА
    Сопротивление изоляции (мин.) 100 МОм (50 V DC)
    Класс защиты III
    Защита от переполюсовки Да
    Время задержки при включении < 1 с
    Входы / выходы
    Тестовый вход Тип 3 (IEC 61131-2)
    Диапазон обнаружения
    Длина волны 8…14 мкм
    Диапазоны измерения и программирования
    Точка срабатывания (SP) -29…300 °C
    Точка возврата (RP) -30…299 °C
    Начало аналогового диапазона -30…250 °C
    Конец аналогового диапазона 20…300 °C
    Шаг установки 0,5 °C / 1 °F
    Разрешение
    Разрешение коммутационного выхода 0,5 K
    Разрешение аналогового выхода 0,2 K (+0,03 % от заданного диапазона)
    Разрешение дисплея 0,5 K
    Точность
    Погрешность < ±1 % (от измеренного значения, мин. 2 K, коэффициент излучения = 1, T = 23 °C)
    Повторяемость 1 K
    Время отклика
    Время отклика 100 мс
    Программное обеспечение / настройки
    Настройка точки срабатывания Кнопки на корпусе
    Параметры настройки аналоговый диапазон; нормально открыт / нормально закрыт; задержка включения/выключения; демпфирование; Peak Hold; коэффициент излучения; функция симуляции
    Интерфейсы
    Тип передачи COM2 (38,4 кБод)
    Версия IO-Link 1.1
    Стандарт SDCI IEC 61131-9
    Профиль Smart Sensor (SSP 0); идентификация устройства; технологические данные; диагностика устройства
    Режим SIO Да
    Тип порта мастера A
    Минимальный цикл процесса 3,6 мс
    ID устройства 1502
    Условия окружающей среды
    Температура окружающей среды 0…65 °C
    Температура хранения -20…80 °C
    Допустимая влажность до 95 % (без конденсации)
    Степень защиты IP65
    Испытания и сертификация
    Электромагнитная совместимость DIN EN 61000-6-2; DIN EN 61000-6-4
    Ударостойкость 30 g (11 мс), DIN EN 60068-2-27
    Вибростойкость 5 g (10…2000 Гц), DIN EN 60068-2-6
    MTTF 88,4 года
    Механические данные
    Вес 410,2 г
    Конструкция Резьбовой корпус
    Размеры M30 x 1,5 / L = 189,5 мм
    Резьба M30 x 1,5
    Материал корпуса Нержавеющая сталь (1.4305 / 303), полиэстер
    Материал линзы Прозрачный инфракрасный кристалл с антибликовым покрытием
    Индикация и управление
    Светодиодная индикация 2 × LED (жёлтые); 1 × LED состояния
    Дисплей 7-сегментный LED, 4 разряда (функции и измеренные значения)
    Элементы управления 3 кнопки
