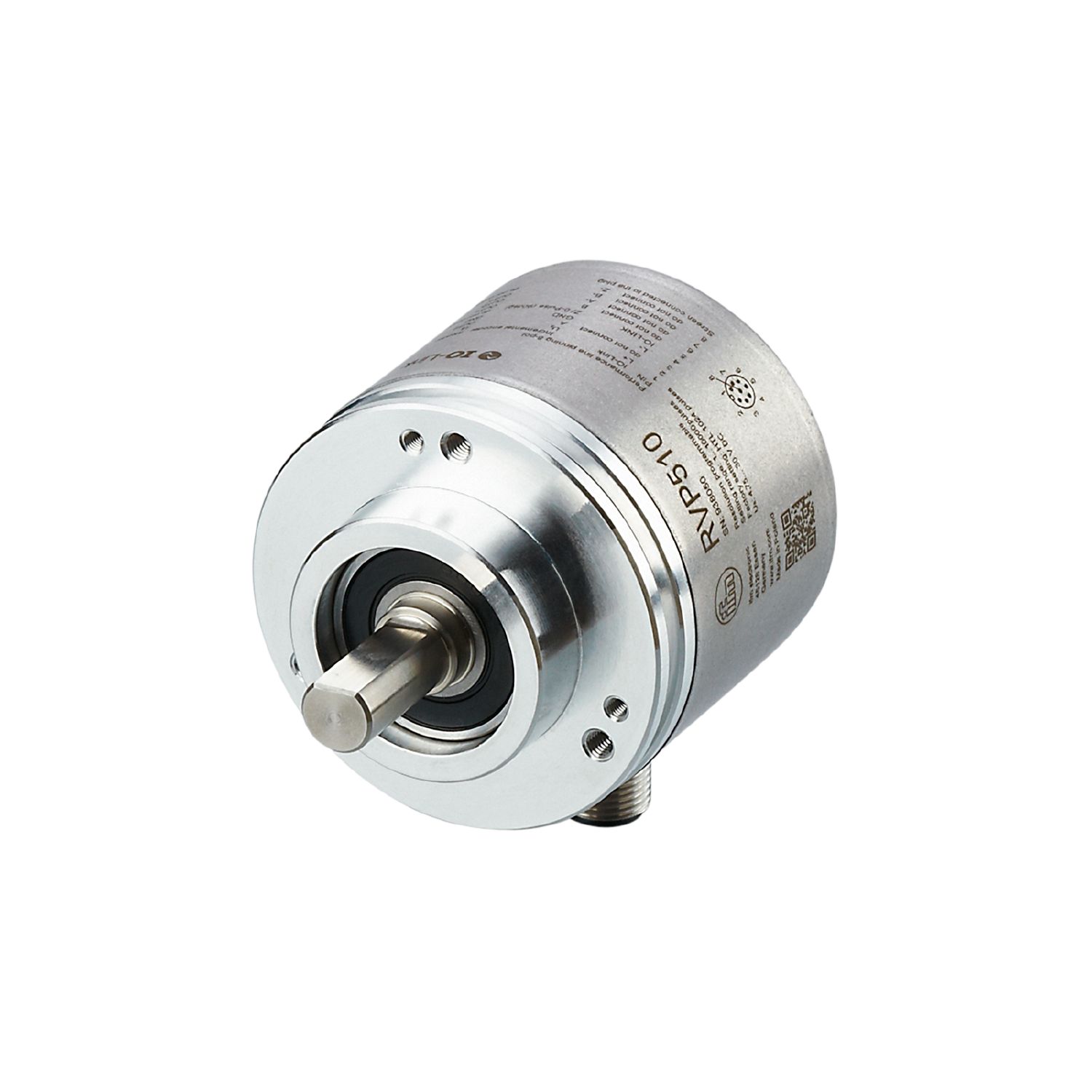

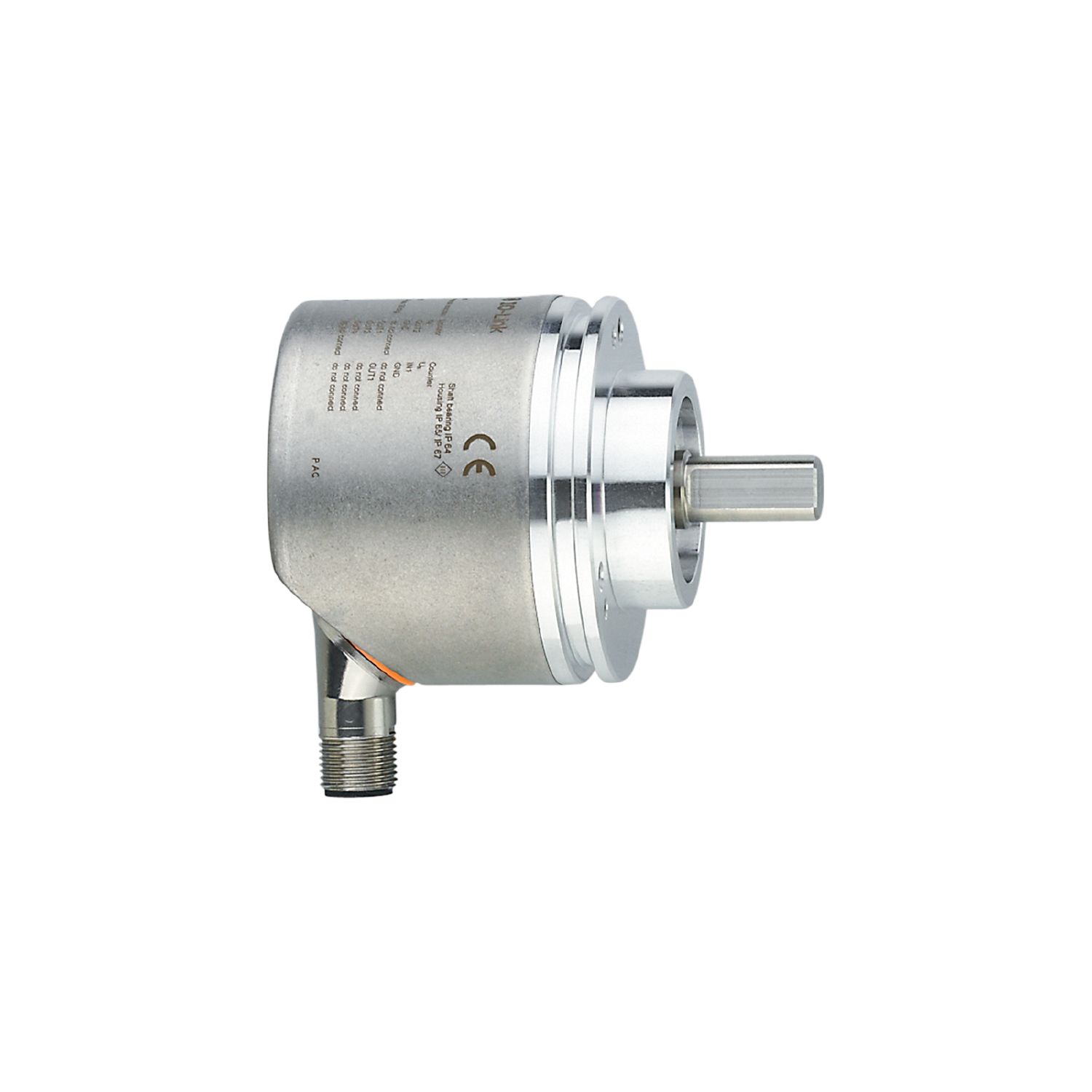

Инкрементальный энкодер с валом и дисплеем RVP510
Наличие уточнить у менеджера
-
Описание
Инкрементальный энкодер с валом и дисплеем RVP510 — может быть сконфигурирован как энкодер, система мониторинга или счётчик скорости.

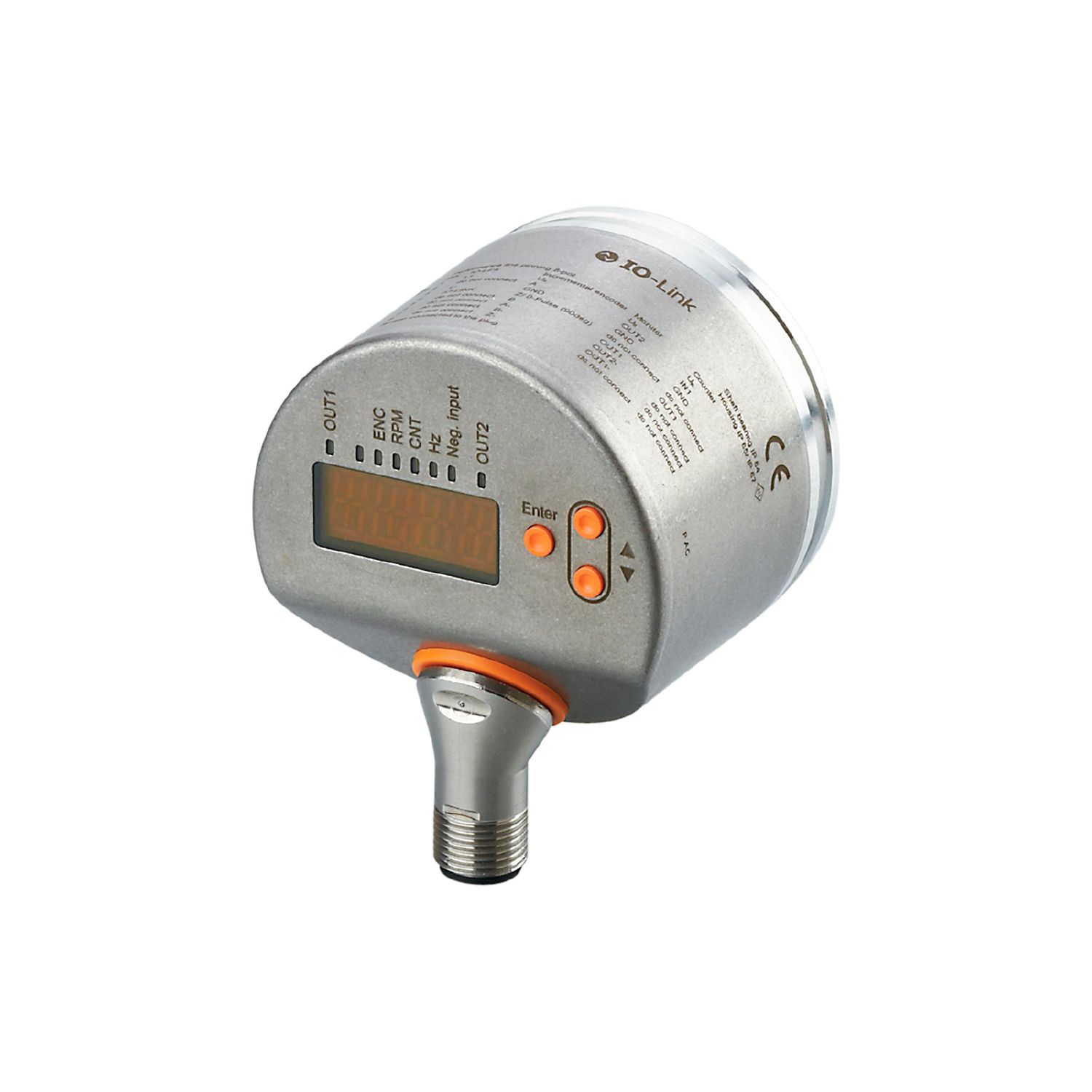

- Высокочитаемый LED-дисплей с функцией смены цвета (красный/зелёный).
- Высокая устойчивость к ударам и вибрациям благодаря магнитному принципу обнаружения.
- Свободно программируемое разрешение от 1 до 10 000.
-

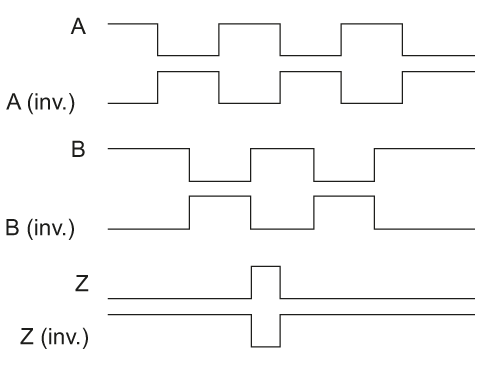

Характеристики продукта Разрешение 1…10000 (параметризуемое); заводская настройка: 1024 Интерфейс связи IO-Link Тип вала Сплошной вал Диаметр вала 10 мм Применение Принцип работы Инкрементальный Система обнаружения Магнитная Функции Энкодер; мониторинг скорости; счётчик Электрические данные Рабочее напряжение 4,75…30 V DC Потребляемый ток < 350 мА Класс защиты III Защита от переполюсовки Да Максимальная электрическая скорость вращения 12000 об/мин Выходы Тип выходов HTL / TTL Частота коммутации 1000 кГц Заводская настройка выходов HTL (50 мА) Защита от короткого замыкания Да Сдвиг фаз A и B 90° Диапазоны измерения и программирования Мониторинг скорости — точка срабатывания (SP) -9994…9999 об/мин (−166,6…166,7 Гц) Мониторинг скорости — точка возврата (rP) -9999…9994 об/мин (−166,7…166,6 Гц) Счётчик — предустановленное значение 1…9999 Точность Точность 0,1° Программное обеспечение / параметры Опции параметрирования Режим энкодера; разрешение; направление вращения; HTL / TTL; мониторинг скорости Интерфейсы Тип передачи COM2 (38,4 кБод) Версия IO-Link 1.1 Профиль Smart Sensor (SSP 0); идентификация устройства; технологические данные; диагностика Режим SIO Да Минимальный цикл процесса 2,7 мс ID устройства 496 Условия окружающей среды Температура окружающей среды -40…85 °C Температура хранения -40…85 °C Допустимая влажность до 95 % (без конденсации) Степень защиты Корпус: IP67; вал: IP64 Механические данные Вес 429 г Форма корпуса Цилиндрическая Габариты Ø 58 мм, длина 80,2 мм Материалы Фланец: алюминий; корпус: нержавеющая сталь (1.4521 / 444); окно дисплея: PEI Макс. механическая скорость вращения 12000 об/мин Макс. пусковой момент 0,01 Н·м Диаметр вала 10 мм Материал вала Нержавеющая сталь Макс. осевая нагрузка на вал 40 Н Макс. радиальная нагрузка на вал 60 Н Тип крепления Зажимной фланец Индикация Дисплей 10-сегментный LED-дисплей, красный/зелёный, 4-разрядный (параметризуемый); 2 × жёлтых LED; 5 × зелёных LED -
