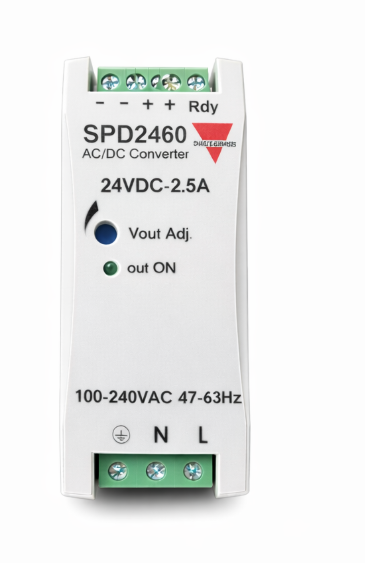

Источник питания SPD2460

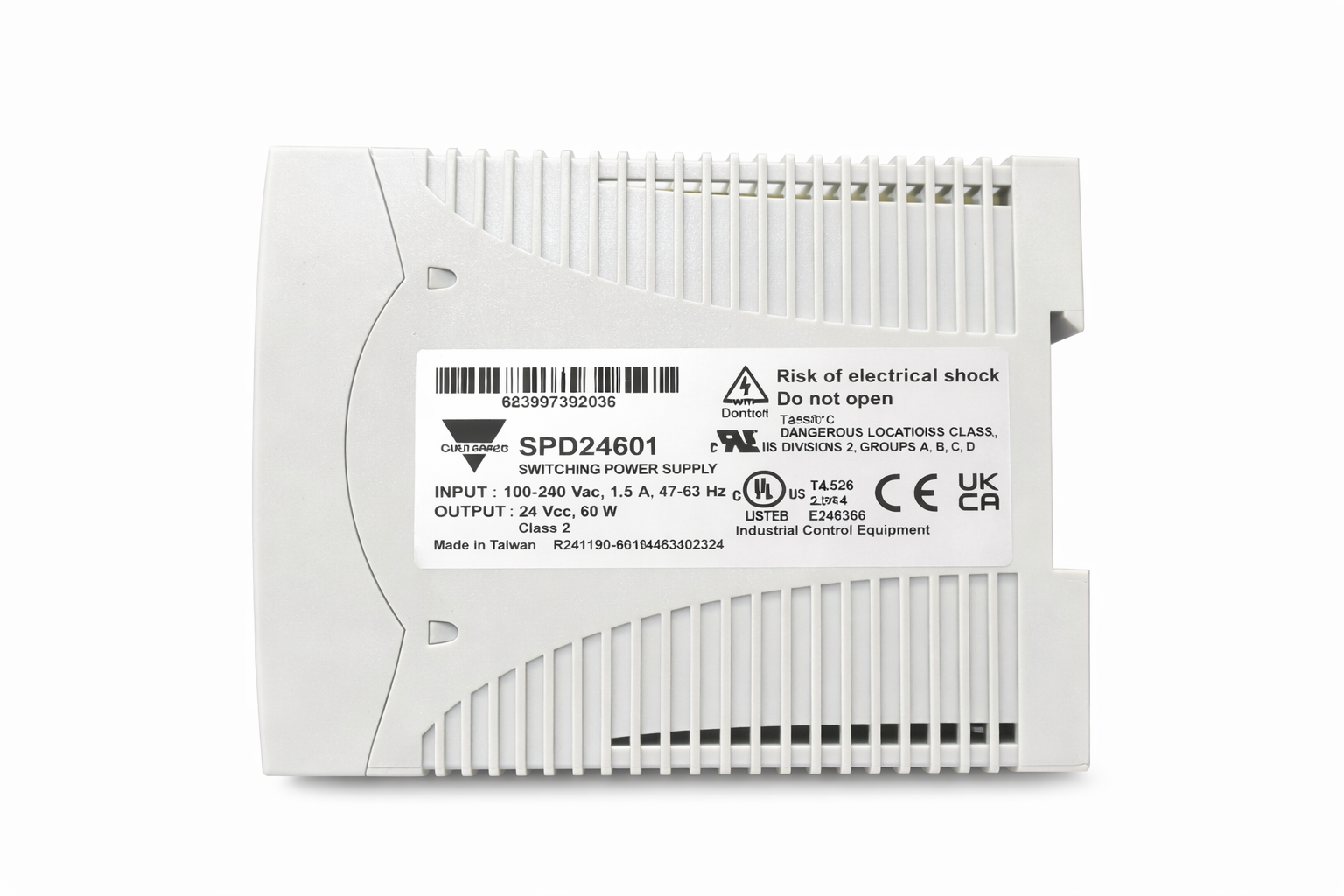

Источник питания SPD2460 — изображение 2

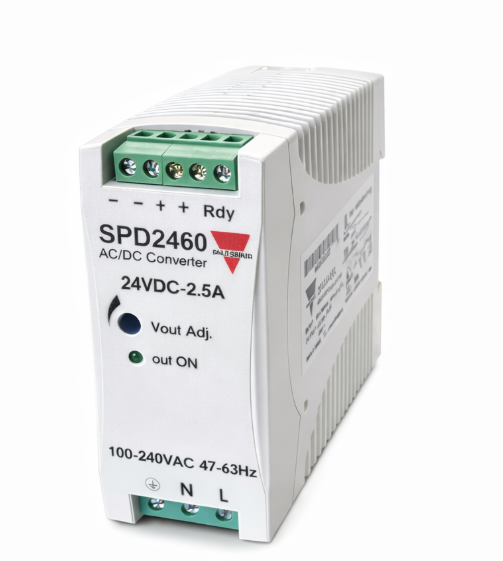

Источник питания SPD2460 — изображение 3

Источник питания SPD2460

От: 1700 MDL

Наличие уточните у менеджера

Артикул:

SPD2460

Категория:

Детали

Бренд

Отдел консультации и заказов

Тех. Поддержка

Написать

  • Описание

    Импульсный промышленный источник питания SPD24601 для монтажа на DIN-рейку. Обеспечивает стабильное выходное напряжение 24 В DC при мощности 60 Вт. Оснащён винтовыми клеммами, имеет степень защиты IP20 и встроенные защиты от перегрузки, перенапряжения и короткого замыкания. Компактный корпус 40,5×90×114 мм подходит для установки в шкафах автоматики и системах промышленного управления.

  • Основные особенности

    Параметр Описание
    Входное напряжениеУниверсальный диапазон AC
    МонтажНа DIN-рейку 7,5 мм или 15 мм
    Защита от КЗЕсть
    Защита от перегрузкиЕсть
    Класс выходаClass 2
    КПДВысокий
    ИндикацияLED-индикатор наличия DC-выхода
    Сигнал Power OKЕсть
    СертификацияCE, TÜV, cULus

    Выходные параметры (Output Data)

    Характеристика Значение
    Регулирование по сети±0,5 %
    Регулирование по нагрузке±0,5 %
    Минимальная нагрузка0 A
    Время включения (полная резистивная нагрузка)≤ 1000 мс
    Время восстановления переходного процесса2 мс
    Пульсации и шум (BW = 20 МГц)50 мВp-p
    Точность выходного напряжения±1 % макс.
    Температурный коэффициент±0,03 % / °C
    Время удержания (115 / 230 VAC)20 мс / 30 мс
    Время спада напряжения (0→ном.)≤ 150 мс

    Номинальная выходная нагрузка

    Модель Параметры нагрузки
    5 V10 A @ 5 VDC / 9,0 A @ 5,5 VDC
    12 V5 A @ 12 VDC / 4,25 A @ 14 VDC
    24 V2,5 A @ 24 VDC / 2,1 A @ 28 VDC
    48 V1,25 A @ 48 VDC / 1,08 A @ 55 VDC

    Допустимое обратное напряжение

    Модель Максимальное значение
    5 V7,5 VDC
    12 V18 VDC
    24 V35 VDC
    48 V63 VDC

    Входные параметры (Input Data)

    Характеристика Значение
    Номинальное входное напряжение100–240 VAC
    Диапазон напряжения AC85–264 VAC
    Диапазон напряжения DC90–375 VDC
    Входной ток (115 / 230 VAC)1060 мА / 590 мА
    Пусковой ток (115 / 230 VAC)20 A / 40 A
    Частотный диапазон47–63 Гц
    Ток утечки (I–O / I–FG)0,25 мА / 3,5 мА

    Управление и защиты (Controls and Protections)

    Параметр Значение
    Защита от перегрузки110–150 %
    ПредохранительT2A / 250 VAC (внутренний)
    Защита от КЗАвтовосстановление
    Выход Power Ready (Rdy)Vout > 19,2 V ±2 %
    Порог отключенияVout < 19,1 V ±2 %
    Защита от перенапряженияВаристор (IEC 61000-4-5)

    Общие данные (25 °C, номинальная нагрузка)

    Характеристика Значение
    Рабочая температура−40…+71 °C
    Снижение мощности2,5 % / °C (>61 °C)
    Влажность20–95 % RH
    Температура хранения−40…+85 °C
    Степень защитыIP20
    ОхлаждениеСвободная конвекция
    Высота установкидо 2000 м
    Габариты (Ш×В×Г)39 × 60 × 114 мм
    Вес340 г
    Материал корпусаПластик PC, UL94-V0
