OLFLEX HEAT 180 EWKF 7G1,5 0046115

Детали

Бренд

Отдел консультации и заказов

Тех. Поддержка

Написать

  • Описание

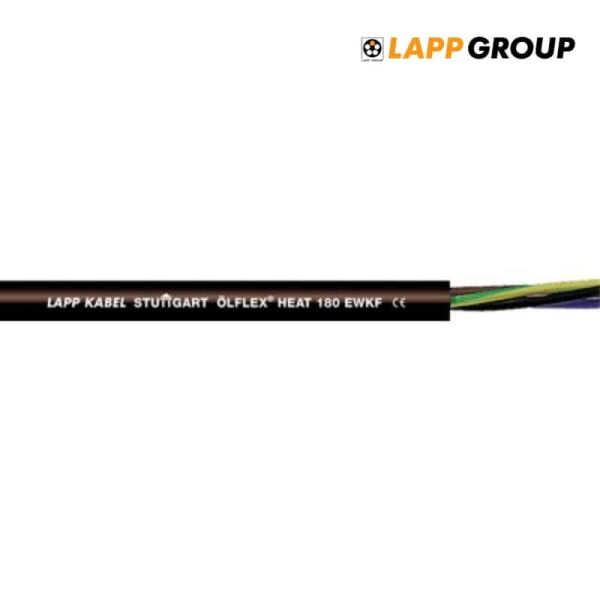

    ÖLFLEX® HEAT 180 EWKF — силиконовый силовой кабель и кабель управления, устойчивость к износу и прочность к раздиру, для использования в машинном оборудовании, промышленных установках и станкостроении для температур до +180 °C

    Преимущества

    • Долговечная эксплуатация в экстремальных условиях применения по сравнению с традиционными силиконовыми кабелями
    • Смеси на основе силикона, стойкие к надрезам и разрыву, предотвращают механические повреждения
    • Благодаря материалу EWKF во многих случаях можно использовать неармированные кабели
    • Хорошая гибкость, простой монтаж при ограниченном пространстве
    • После сгорания оставшийся пепел SiO2 имеет изолирующие свойства

    Области применения

    • Зоны с высокой температурой окружающей среды, где проводка периодически подвергается воздействию механических нагрузок
    • Типичные области применения: – Производство стали, керамики и чугуна – Пекарское оборудование и промышленные печи – Электротехническая промышленность – Строительство саун/соляриев – Термические и нагревательные элементы – Осветительная техника – Вентиляторное оборудование – Кондиционеры – Технология оцинкования

    Характеристики

    • EWKF: Прочность к надрезам, раздиру, насечкам
    • Без галогенов (IEC 60754-1), низкая коррозийная активность дымов (IEC 60754-2), препятствует распространению горения (IEC 60332-1-2)
    • Хорошая стойкость к гидролизу и УФ-лучам
    • Стойкие ко многим типам масел, спиртов, жиров растительного и животного происхождения и другим химическим веществам
    • Следует обеспечить вентиляцию воздуха, т.к. механические свойства силиконовых кабелей уменьшаются при температуре окружающей среды выше +100°C при условии недостаточного поступления воздуха

    Стандарты / Сертификаты соответствия

    • На основе EN 50525-2-83

    Конструкция

    • Жилы из медных лужёных тонких проволок
    • Изоляция жил на основе силикона EWKF
    • Общая скрутка жил
    • Оболочка: EWKF на силиконовой основе, стойкий к насечкам, черный

    Классификация ETIM 5

    • ETIM 5.0 Class-ID: EC001578
    • ETIM 5.0 Class-Description: гибкие кабели

    Классификация ETIM 6

    • Обозначение класса ETIM 6.0: EC001578
    • Описание класса ETIM 6.0: Гибкий кабель

    Маркировка жил

    • Цветовая маркировка по VDE 0293-308, см. табл. T9 в приложении
    • От 6 жил: черные с белой цифровой маркировкой

    Конструкция жилы

    • из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

    Минимальный радиус изгиба

    • Ограниченная подвижность 15 х D
    • Неподвижное применение: 4 x D

    Номинальное напряжение

    • U0/U: 300/500 V

    Испытательное напряжение

    • 2000 В

    Жила заземления

    • G = с ж/з жилой заземления
    • X = без жилы заземления

    Tемпературный диапазон

    • от -60 °C до +180 °C (необходимо достаточное проветривание)

  • АртикулКоличество жил и сеч. в мм²Наружный диаметр [мм]Вес меди кг/кмВес, кг/км
    ÖLFLEX® HEAT 180 EWKF
    00461157 G 1.511101180
