Овен ДТС 484-РТ100 В3 120/4

Овен ДТС 484-РТ100 В3 120/4

От: 1550 MDL

Наличие уточнить у менеджера

Категория:

Детали

Бренд

Мы Всегда Рядом

,

  • Описание

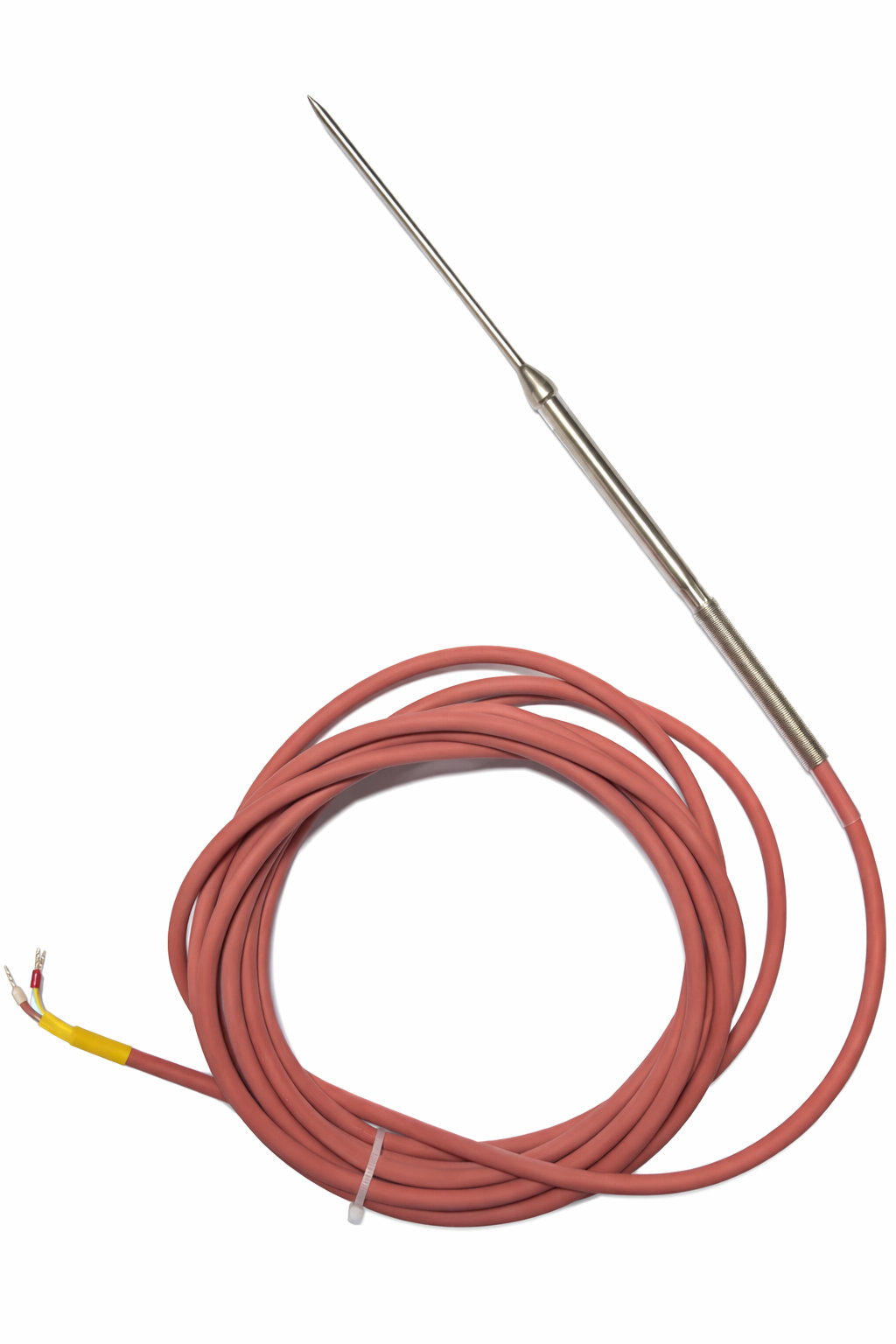

    ОВЕН ДТС 484-РТ100 В3 120/4 — промышленный датчик температуры (термосопротивление Pt100) с кабельным выводом для точного контроля температуры в системах автоматизации. Рассчитан на измерение до 250 °C и подходит для установки в трубопроводы, емкости и технологическое оборудование. Защитная арматура типа В3 обеспечивает надежность и устойчивость к внешним воздействиям в условиях производства. Длина погружной части 120 мм и диаметр 4 мм позволяют применять датчик в компактных узлах и местах с ограниченным пространством.

  • Характеристики ДТСХХ4
    Номинальная статическая характеристика (НСХ) 50М, 100М   |   50П, 100П   |   PT100, PT500, PT1000
    Диапазон измеряемых температур:
    • класс допуска A
    • класс допуска B и C
    		−100…+250°C
    −196…+250°C
    −60…+250°C
    Условное давление 0,1…6,3 МПа (в зависимости от конструктивного исполнения)
    Показатель тепловой инерции не более 10…30 с
    Сопротивление изоляции не менее 100 МОм
    Количество чувствительных элементов 1 или 2
    Схема внутренних соединений проводников 2 — двухпроводная
    3 — трёхпроводная
    4 — четырёхпроводная
    Исполнение сенсора относительно корпуса изолированный
    Длина кабельного вывода 0,2 м — стандарт
    до 20 м — по заказу
    Тип резьбового штуцера метрическая резьба, трубная резьба
    Материал защитной арматуры сталь 12Х18Н10Т
    латунь
    Степень защиты IP54 (IP67 — для моделей 314, 174)


    Предельные допускаемые отклонения, соответствующие классу датчика
    Тип по ДСТУ ГОСТ 6651 Класс допуска Диапазон измерений*, °C Пределы допускаемых отклонений от НСХ, °C
    М В −50…+200 ±(0,30 + 0,005·|t|)
    М С −180…+200 ±(0,60 + 0,01·|t|)
    Pt, П A −100…+450 (с проволочным ЧЭ);
    −60…+300 (с плёночным ЧЭ)     		±(0,15 + 0,002·|t|)
    Pt, П В −196…+660 (с проволочным ЧЭ);
    −60…+500 (с плёночным ЧЭ)     		±(0,30 + 0,005·|t|)
    Pt, П С −196…+660 (с проволочным ЧЭ);
    −60…+660 (с плёночным ЧЭ)     		±(0,60 + 0,01·|t|)
