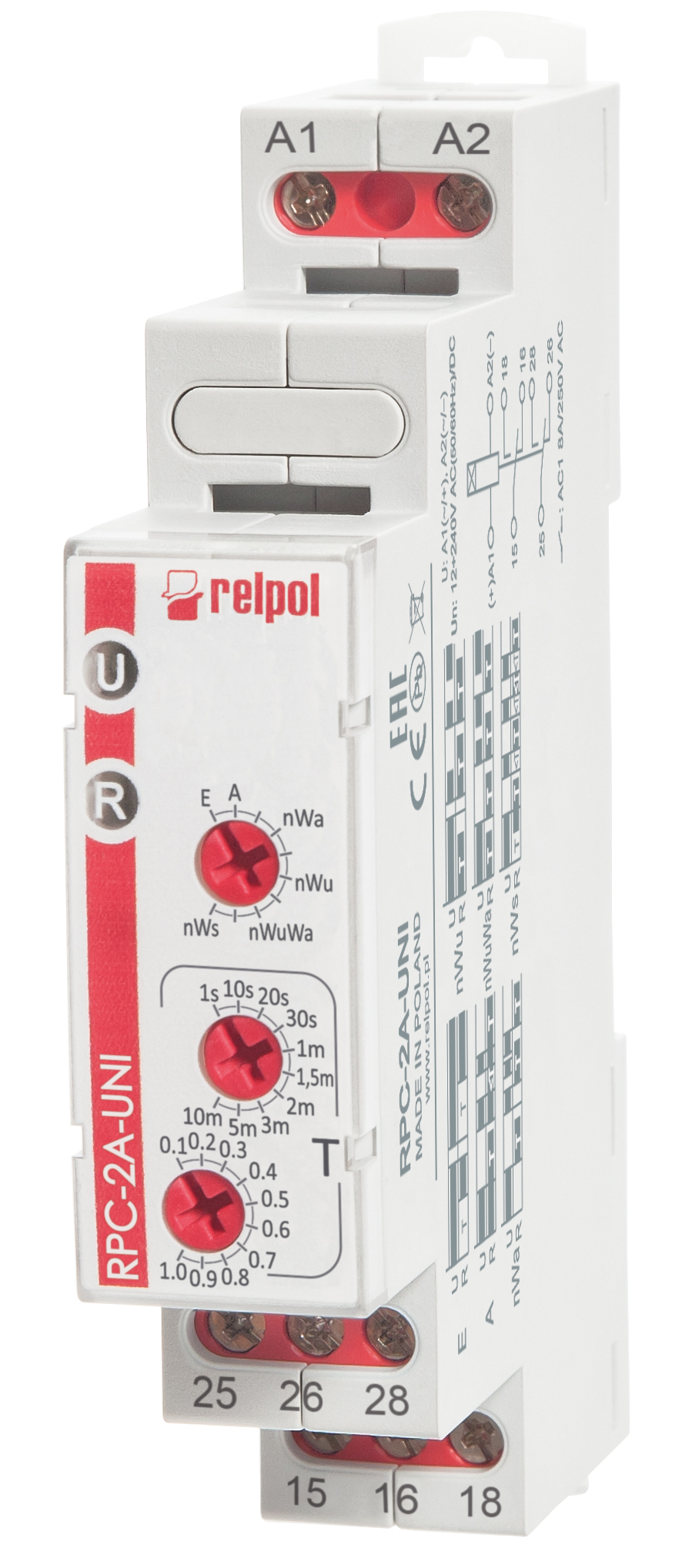

RPC-2A-UNI- Многофункциональные реле времени
От: 750 MDL
Наличие уточнить у менеджера
-
Описание
RPC-2A-UNI — универсальное реле времени с питанием AC/DC 12…240 В, двумя перекидными контактами 2 CO (8 А, 250 В AC) и набором стандартных функций задержки. Предназначено для применения в системах промышленной и бытовой автоматизации.
-
Выходная цепь — контактные данные Параметр Значение Количество и тип контактов 2 CO Материал контактов AgSnO2 Макс. коммутируемое напряжение 300 V AC Номинальная нагрузка AC1: 8 A / 250 V AC
DC1: 8 A / 24 V DC; 0,3 A / 250 V DCНоминальный ток 8 A / 250 V AC Макс. коммутационная мощность (AC1) 2 000 VA Мин. коммутационная нагрузка 1 W / 10 mA Сопротивление контактов ≤ 100 mΩ Макс. рабочая частота 600 циклов/час (при ном. нагрузке AC1)
Входная цепь Параметр Значение Номинальное напряжение AC: 50/60 Hz, AC/DC 12…240 V (клеммы +A1, −A2) Напряжение отпускания ≥ 0,1 Un Диапазон рабочего напряжения 0,9…1,1 Un Потребляемая мощность (DC) ≤ 1,5 W Частота питающей сети (AC) 48…63 Hz
Изоляция (по EN 60664-1) Параметр Значение Номинальное изоляционное напряжение 250 V AC Номинальное импульсное напряжение 4 000 V (1,2 / 50 µs) Категория перенапряжения III Степень загрязнения 2 Класс горючести V-0 (для модульного корпуса UL 94) Диэлектрическая прочность (вход – выход) 4 000 V AC (основная изоляция) Диэлектрическая прочность (контакт – контакт) 1 000 V AC (микроразмыкание) Диэлектрическая прочность (полюс – полюс) 2 000 V AC (основная изоляция)
Общие данные Параметр Значение Электрический ресурс (AC1, активная нагрузка) > 0,5 × 105 циклов (8 A, 250 V AC) Механический ресурс > 3 × 107 циклов Габариты (Д × Ш × В) 90 × 17,5 × 64,6 мм Масса 72 г Температура (хранение) −40…+70 °C Температура (работа) −20…+50 °C Степень защиты корпуса IP20 (EN 60529) Относительная влажность до 85 % Ударостойкость 15 g Вибростойкость 0,35 мм DA, 10…55 Hz
Данные временного модуля Параметр Значение Функции E, A, nWa, nWu, nWuWa, nWs Диапазоны времени 1 s; 10 s; 20 s; 30 s; 1 min; 1,5 min; 2 min; 3 min; 5 min; 10 min Регулировка времени плавная (0,1…1) × диапазон Точность установки ± 5 % Повторяемость ± 0,5 % Влияние температуры ± 0,05 % / °C Влияние напряжения питания ± 0,01 % / V Время восстановления AC: ≤ 400 ms; DC: ≤ 150 ms Светодиодная индикация зелёный LED ON — наличие питания U
зелёный LED мигает — измерение времени T
жёлтый LED ON/OFF — состояние выхода -
