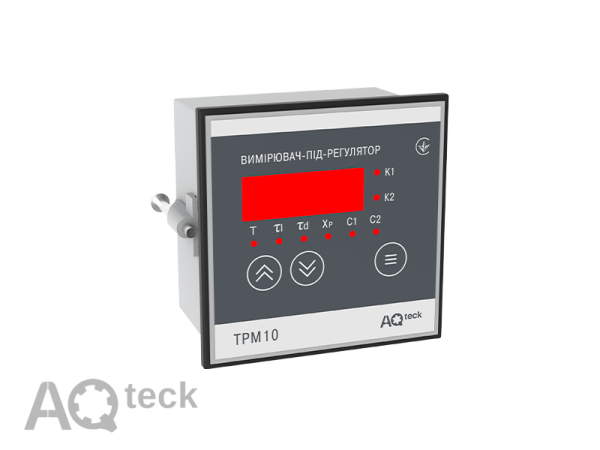

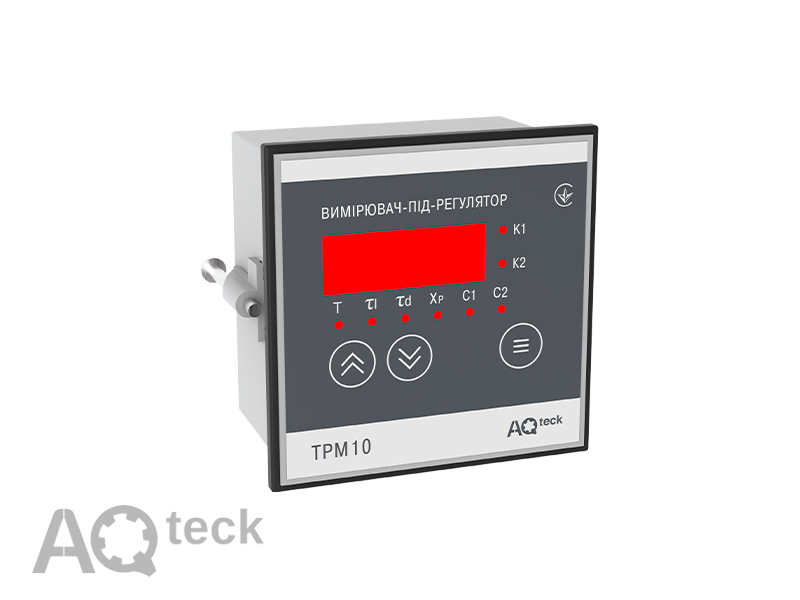

ТРМ10-Щ1.У.РР Измеритель ПИД-регулятор одноканальный

ТРМ10-Щ1.У.РР Измеритель ПИД-регулятор одноканальный

От: 2800 MDL

Нет в наличии

Артикул:

AQTECK0010

Категории:

Детали

Бренд

Отдел консультации и заказов

Тех. Поддержка

Написать

  • Описание

    Терморегулятор ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования. Прибор ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта. Класс точности 0,5/0,25 Регулятор выпускается в корпусах пяти типов: настенном Н, щитовых Щ1, Щ2, Щ11 и Din-реечном Д.

    Основные функции ПИД-регулятора ТРМ10

    • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
    • ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
    • Автонастройка ПИД-регулятора по современному эффективному алгоритму
    • Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
    • Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4…20 мА, совместно с прибором БУСТ
    • Возможность управления трехфазной нагрузкой
    • Выходной сигнал тока 4…20 мА для регистрации измеренной величины (модиф. по типу выхода И)
    • Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
    • Импульсный источник питания 90…245 В 47…63 Гц
    • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
    • Программирование кнопками на лицевой панели прибора
    • Сохранение настроек при отключении питания
    • Защита настроек от несанкционированных изменений
  • Питание
    Напряжение питания переменного тока 90…245 В
    Частота напряжения питания 47...63 Гц
    Потребляемая мощность не более 7 ВА
    Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
    Максимально допустимый ток источника питания 80 мА
    Универсальные входы
    Количество универсальных входов 1
    Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
    Время опроса входа:
    – для термопреобразователей сопротивления не более 0,8 с
    – для других датчиков не более 0,4 с
    Предел основной приведенной погрешности измерения:
    – для термоэлектрических преобразователей ±0,5 %
    – для других датчиков ±0,25 %
    Выходные устройства
    Количество выходных устройств 2
    Типы выходных устройств:
    – ПИД-регулятора (ВУ1) Р, К, С, С3, Т, И, У
    – двухпозиционного регулятора (ВУ2) Р, К, С, Т
    Корпус
    Габаритные размеры (мм) и степень защиты корпуса
    Щитовой Щ1 96х96х65, IP54*
    Щитовой Щ2 96х48х100, IP54*
    Щитовой Щ11 96х96х49, IP54*
    Настенный Н 130х105х65, IP44
    Din-реечный Д 72х90х58, IP20
    * со стороны передней панели
    Условия эксплуатации
    Температура окружающего воздуха –20...+50 °С
    Атмосферное давление 84...106,7 кПа
    Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) 30...80 %
