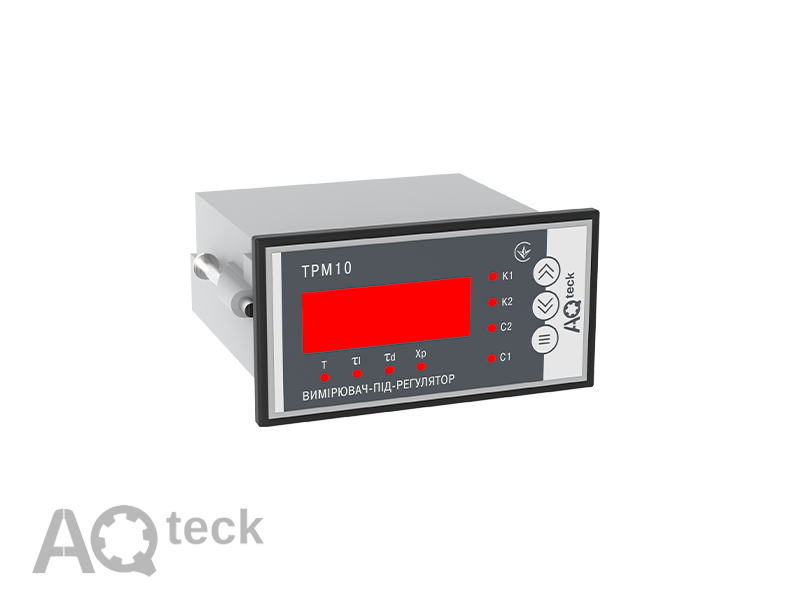

ТРМ10-Щ2.У.РР Измеритель ПИД-регулятор одноканальный
От: 2800 MDL
Нет в наличии
Описание
Терморегулятор ТРМ10 предназначен для измерения температуры или другой физической величины (веса, давления, влажности и т. п.), импульсного или аналогового управления нагрузкой по пропорционально-интегрально-дифференциальному (ПИД) закону, а также для формирования дополнительного сигнала, который может быть использован для сигнализации о выходе параметра за установленные границы или для двухпозиционного регулирования. Прибор ТРМ10 рекомендуется применять для управления объектами, обладающими повышенной инерционностью, где обычное двухпозиционное регулирование не обеспечивает необходимую точность. При использовании в качестве терморегулятора ТРМ10 может управлять как процессом нагрева, так и процессом охлаждения объекта. Класс точности 0,5/0,25 Регулятор выпускается в корпусах пяти типов: настенном Н, щитовых Щ1, Щ2, Щ11 и Din-реечном Д.
Основные функции ПИД-регулятора ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дополнительный выход для сигнализации о выходе регулируемой величины за установленные границы (или для двухпозиционного регулирования)
- Регулирование мощности (например, для управления инфракрасной лампой) в модификации с аналоговым выходом 4…20 мА, совместно с прибором БУСТ
- Возможность управления трехфазной нагрузкой
- Выходной сигнал тока 4…20 мА для регистрации измеренной величины (модиф. по типу выхода И)
- Возможность управления трехфазной нагрузкой (модиф. по типу выхода С3)
- Импульсный источник питания 90…245 В 47…63 Гц
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
Питание Напряжение питания переменного тока 90…245 В Частота напряжения питания 47...63 Гц Потребляемая мощность не более 7 ВА Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В Максимально допустимый ток источника питания 80 мА Универсальные входы Количество универсальных входов 1 Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков» Время опроса входа: – для термопреобразователей сопротивления не более 0,8 с – для других датчиков не более 0,4 с Предел основной приведенной погрешности измерения: – для термоэлектрических преобразователей ±0,5 % – для других датчиков ±0,25 % Выходные устройства Количество выходных устройств 2 Типы выходных устройств: – ПИД-регулятора (ВУ1) Р, К, С, С3, Т, И, У – двухпозиционного регулятора (ВУ2) Р, К, С, Т Корпус Габаритные размеры (мм) и степень защиты корпуса Щитовой Щ1 96х96х65, IP54* Щитовой Щ2 96х48х100, IP54* Щитовой Щ11 96х96х49, IP54* Настенный Н 130х105х65, IP44 Din-реечный Д 72х90х58, IP20 * со стороны передней панели Условия эксплуатации Температура окружающего воздуха –20...+50 °С Атмосферное давление 84...106,7 кПа Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) 30...80 %
