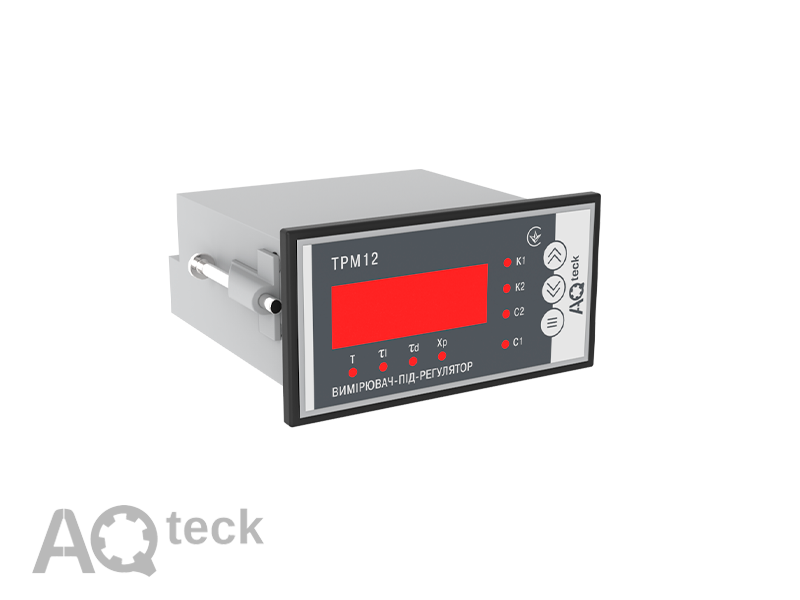

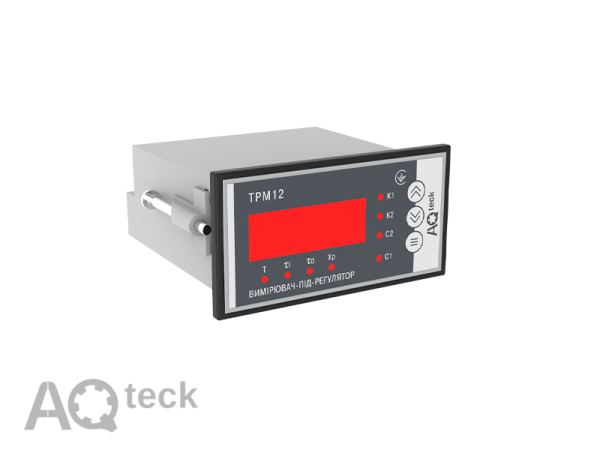

ТРМ12-Щ2.У.Р ПИД-регулятор для управления задвижками

ТРМ12-Щ2.У.Р ПИД-регулятор для управления задвижками

От: 2800 MDL

Для уточнения наличия свяжитесь с менеджером

Артикул:

AQTECK0013

Категории:

Детали

Бренд

Отдел консультации и заказов

Тех. Поддержка

Написать

  • Описание

    Терморегулятор ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом. Класс точности 0,5/0,25 Регулятор выпускается в корпусах 5 типов: настенном Н, щитовых Щ1, Щ2, Щ11 и Din-реечном Д.

    Основные функции прибора ТРМ12

    • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
    • Управление электромеханическим приводом запорно-регулирующего (кзр) или трехходового клапана (ПИ-регулирование)
    • ПИД-регулирование измеренной величины в системе «нагреватель–холодильник»
    • Автонастройка ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
    • Импульсный источник питания 90…245 В 47…63 Гц
    • Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
    • Программирование кнопками на лицевой панели прибора
    • Сохранение настроек при отключении питания
    • Защита настроек от несанкционированных изменений
  • Питание
    Напряжение питания переменного тока 90…245 В
    Частота напряжения питания 47...63 Гц
    Потребляемая мощность не более 7 ВА
    Напряжение встроенного источника питания нормирующих преобразователей 24 ± 2,4 В
    Максимально допустимый ток источника питания 80 мА
    Универсальные входы
    Количество универсальных входов 1
    Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
    Время опроса входа:
    – для термопреобразователей сопротивления не более 0,8 с
    – для других датчиков не более 0,4 с
    Предел основной приведенной погрешности измерения:
    – для термоэлектрических преобразователей ±0,5 %
    – для других датчиков ±0,25 %
    Выходные устройства
    Количество выходных устройств 2 («больше», «меньше»)
    Типы выходных устройств Р, К, С, Т (два ВУ одного типа)
    Корпус
    Габаритные размеры (мм) и степень защиты корпуса
    Щитовой Щ1 96х96х65, IP54*
    Щитовой Щ2 96х48х100, IP54*
    Щитовой Щ11 96х96х49, IP54*
    Настенный Н 130х105х65, IP44
    Din-реечный Д 72х90х58, IP20
    * со стороны передней панели
    Условия эксплуатации
    Температура окружающего воздуха –20...+50 °С
    Атмосферное давление 84...106,7 кПа
    Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) 30...80 %
