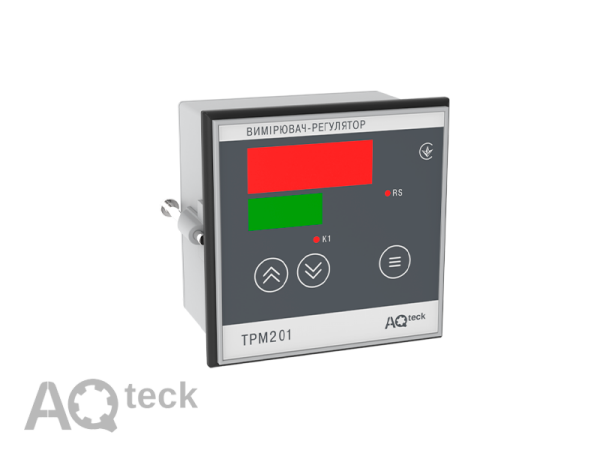

ТРМ201-Щ1.Р Измеритель-регулятор одноканальный с RS-485

От: 2700 MDL

Нет в наличии

Детали

Бренд

Отдел консультации и заказов

Тех. Поддержка

Написать

  • Описание

    Терморегулятор ТРМ201 – аналог ТРМ1 с интерфейсом RS-485. Применяется для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения, пастеризаторах и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.). Функциональные возможности измерителя-регулятора ТРМ201

    • УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности и др.
    • РЕГУЛИРОВАНИЕ входной величины: — двухпозиционное регулирование; — аналоговое П-регулирование.
    • ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа
    • РЕГИСТРАЦИЯ измеренной величины при установке на выходе ЦАП 4…20 мА (модификация ТРМ201-Х.И)
    • ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)
    • ВСТРОЕННЫЙ ИНТЕРФЕЙС RS -485 (Modbus ASCII/RTU*)
    • БЫСТРЫЙ ДОСТУП К ИЗМЕНЕНИЮ УСТАВКИ с лицевой панели прибора
    • УРОВНИ ЗАЩИТЫ НАСТРОЕК ПРИБОРА для разных групп специалистов
  • Питание
    Напряжение питания 90…245 В переменного тока
    Частота напряжения питания 47...63 Гц
    Универсальный вход
    Типы входных датчиков и сигналов см. таблицу «Характеристики измерительных датчиков»
    Время опроса входа 1 с
    Входное сопротивление при подключении источника сигнала:
    – тока 100 Ом ± 0,1 % (при подключении внешнего резистора)
    – напряжения не менее 100 кОм
    Предел допустимой основной погрешности:
    – при использовании термопреобразователя сопротивления ±0,5 %
    – для остальных видов сигналов ±0,25 %
    Интерфейс связи
    Тип интерфейса RS-485
    Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
    Тип кабеля экранированная витая пара
    Корпус
    Габаритные размеры и степень защиты корпуса
    Щитовой Щ1 96х96х70 мм, IP54*
    Щитовой Щ2 96х48х100 мм, IP54*
    Настенный Н 130х105х65 мм, IP44
    * со стороны передней панели
    Характеристики выходных устройств
    Обозн. Тип выходного устройства (ВУ) Электрические характеристики
    Р электромагнитное реле 8 А при 220 В, cos φ > 0,4
    К транзисторная оптопара структуры n–p–n типа 400 мА при 60 В пост. тока
    С симисторная оптопара 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
    С3 три симисторные оптопары для управления трехфазной нагрузкой 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
    И цифроаналоговый преобразователь «параметр–ток 4…20 мА» нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока
    Т выход для управления твердотельным реле выходное напряжение 4...6 В, макс. выходной ток 50 мА
